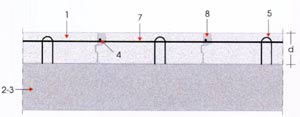

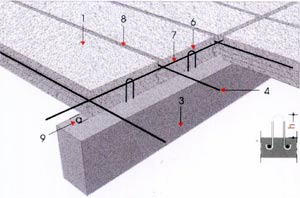

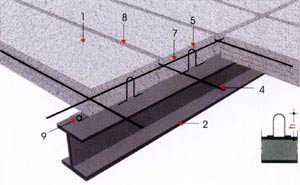

 MITTELPUNKTVERBINDUNGSDETAIL FÜR BETON- UND STAHLKONSTRUKTIONEN
  1. Porenbeton Deckenplatten

  2. Stahl - Querträger

  3. Beton - Querträger oder Verbindung

  4. Fugenausstattung (längs dem Platten)

  5. Verbindungspunkt (max. Schweiß Abstand 1 m zum Querträger)

  6. Verbindungspunkt (max. Verbindungsabstand 1 m zum Querträger)

  7. Fugenausstattung (längs dem Querträger)

  8. Mörtel

  9. Überlappung a=min. 5cm (Stahlstütze) a=min. 7.5cm (Betonstütze)

Tel.

0034 616 512 262
eMail2

Für eine persönliche Anfrage klicken Sie bitte auf diesen Text.

Datenschutz & Cookies
d(cm)
7,5
10
12,5
15
17,5
20
22,5
25
h (cm)
6,5
9
11,5
14
16,5
19
21,5
24
