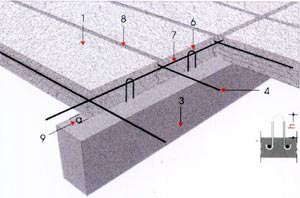

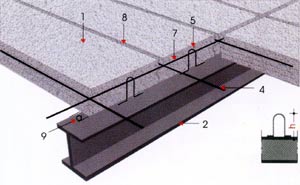

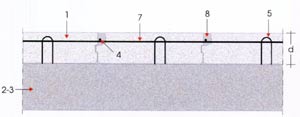

 DETALLE DE COLOCACION DE LAS PLACAS DE HORMIGON CELULAR SOBRE VIGAS DE HORMIGON O ACERO
  1. Placa de forjado de hormigón celular RBM.

  2. Viga de acero estructural

  3. Viga de hormigón estructural

  4. refuerzo de redondo -barra del Ø 8mm (longitud completa de los funcionamientos de empalme)

  5. Redondo para conexión de Ø 8mm (soldado a la vigueta cada 1m, máximo)

  6. Redondo de Ø 8mm (atada a los estribos de la viga de hormigón del enlace cada 1m, máximo)

  7. Redondo de  Ø 10mm (longitud completa de los funcionamientos de empalme)

  8. Mortero de cemento

  9. Longitud del cojinete: a = 5cm, mínimo, en las viguetas de acero; a = 7.5 cm, mínimo, en las vigas de hormigón.

Haga clic en este texto para contactarnos con su pregunta personal.
eMail2

Protección de datos & Cookies
d(cm)
7,5
10
12,5
15
17,5
20
22,5
25
h (cm)
6,5
9
11,5
14
16,5
19
21,5
24
